Итак, давайте разбираться, что же тут видно.
На разных толщинах размещены индикаторы качества изображения (ИКИ) канавочного или проволочного типа. Как известно, наименьшая канавка или проволочка говорит о достигнутой чувствительности для той толщины, на которой он расположен.
Например, на первом снимке на толщине 1 мм по ИКИ канавочного типа видно шестую канавку, т.е. достигнутая чувствительность контроля – 0,1 мм. А на толщине 20 мм видно пятую канавку, т.е. достигнутая чувствительность контроля – 0,2 мм.

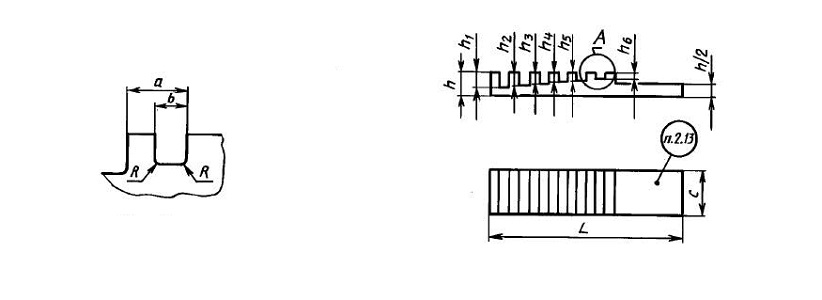

Рис.1. Форма и размеры канавочных индикаторов качества изображения (ГОСТ 7512-82, п. 2.11)
Для толщины 2 мм на первом снимке по ИКИ проволочного типа мы видим седьмую проволоку, что соответствует чувствительности контроля — 0,1 мм. А на толщине 25 мм видим шестую проволоку, т.е. достигнутая чувствительность контроля – 0,4 мм.

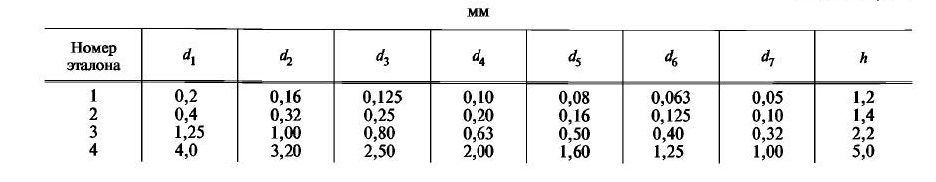

Рис.2. Форма и размеры проволочных индикаторов качества изображения (ГОСТ 7512-82, п. 2.10)
Оранжевые прямоугольники на снимках – это оценка одного из параметров, характеризующих качество цифрового изображения по ГОСТ ИСО 17636-2. Он называется «нормализованное отношение сигнал – шум», а обозначается SNRn.
Для наиболее часто востребованного класса А (требования для класса А соответствуют примерно классу 1 по ГОСТ 7512) и параметров контроля, на которых был получен снимок, SNRn должен быть ≥ 98.

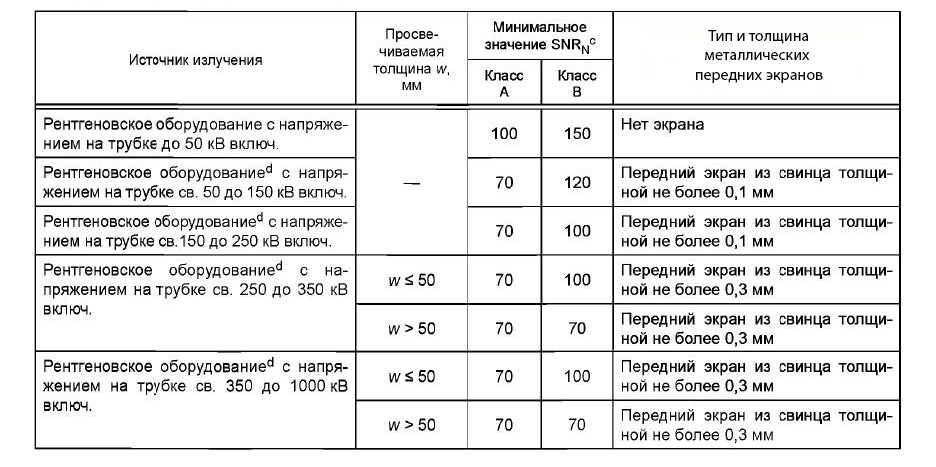

Рис.3. Минимальные значения SNRn (ГОСТ ISO 17636-2, п.7.3.1)
Таким образом оценив снимки видим, что первый из них для диапазона от 1мм до 20 мм, а второй для диапазона от 10 мм до 40 мм соответствует 1 классу чувствительности по ГОСТ 7512, и классу А по ГОСТ ИСО 17636-2 во всем выбранном диапазоне.
Резюмируя все вышесказанное, обратим Ваше внимание, что прилагаемые снимки демонстрируют, как за счет большего, чем у пленки и многоразовых пластин, динамического диапазона, которым обладают комплексы цифровой радиографии Цифракон и Транскан, можно проводить контроль объектов с большим перепадом толщин, выполняя все требования самых высоких классов по ГОСТ 7512 и ГОСТ ИСО 17636-2.
